選擇語言
6+4復合堆焊耐磨板-耐磨鋼板
發布時間：2020-07-09產品詳情

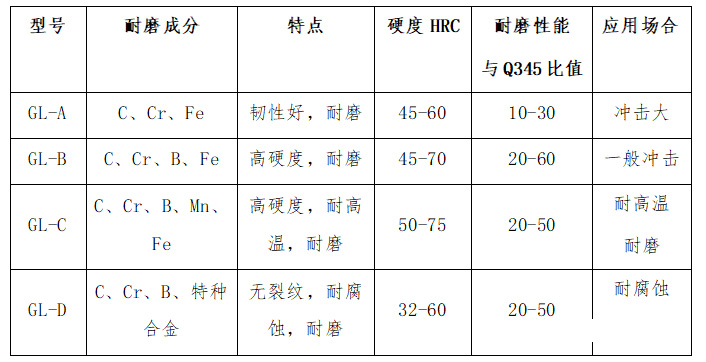

6+4堆焊復合耐磨板-韶欣專業制造
韶欣制造的金屬復合耐磨鋼板的表面一般都布滿裂紋，并有一定的規律性。從正面看，裂紋都垂直于焊道方向；從剖面看，裂紋貫穿耐磨層厚度方向，止于熔合線，母板上沒有裂紋。
復合堆焊耐磨板產生裂紋的兩個先決條件：
1、外加應力；
2、應力集中點。
復合堆焊耐磨鋼板由耐磨層和基板組成，而耐磨層由基體和碳化物組成，碳化物和基體是機械結合。碳化物可以看作是堆焊缺陷—夾渣，這就是應力集中點，是裂紋源；雙金屬復合耐磨鋼板的堆焊過程是一個不均勻的加熱過程，堆焊耐磨層時產生很大的殘余應力。
橫向應力是壓應力，產生塑性變形，使耐磨板的橫向尺寸縮短，但不會造成裂紋；縱向應力是拉應力，應力水平接近材料的屈服強度。縱向拉伸應力作用于大量分布在耐磨層中的由碳化物造成的應力集中點上，裂紋由此產生，并且裂紋方向垂直于焊道方向。
通常情況下，堆焊耐磨板的裂紋不影響耐磨性；細磨粒工況（磨粒直徑小于裂紋寬度），設計結構時，磨粒流向垂直于裂紋方向。
裂紋情況可以間接反映雙金屬復層耐磨鋼板的耐磨性，可以根據裂紋情況對耐磨板的優劣做出一個初步判斷。
一般情況下，同一類型的耐磨板，裂紋越細小、有規律排布，說明耐磨層中碳化物細小、棱角少、排列有規律，耐磨性好；反之，則耐磨性差。
