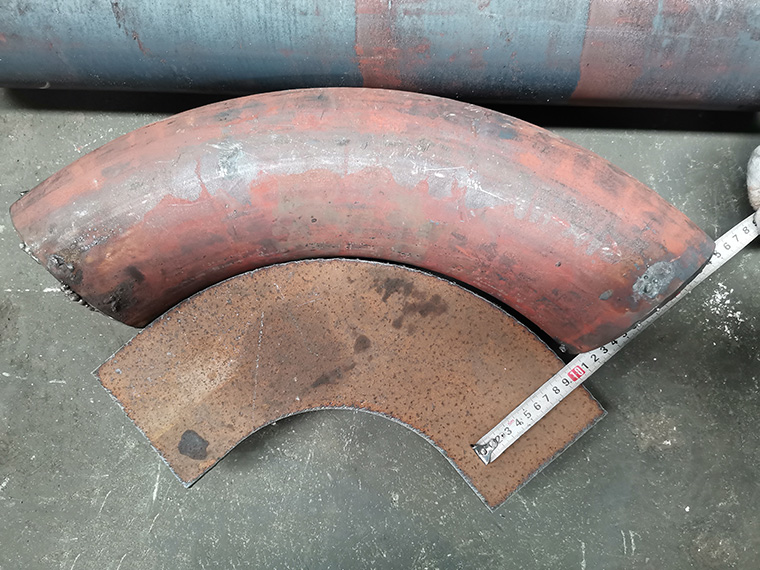

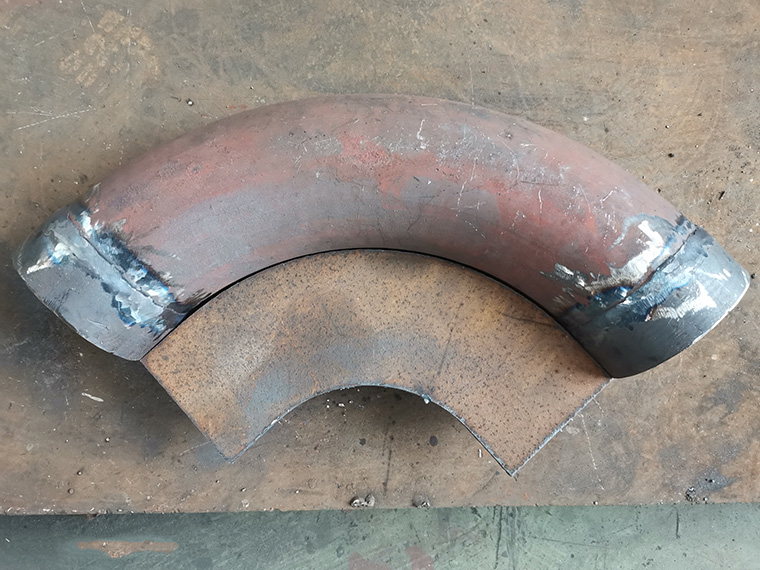

韶欣生產的堆焊復合耐磨管道

韶欣生產的鐵基堆焊復合耐磨管道運用合金粉芯絲材與技術專業的數控機床焊機設備，在無縫鋼管中開展電弧焊接生產加工，合金粉芯外鋼皮在供熱功效下產生一部分融解熔融，與金屬材料基體產生堅固的冶金工業融合；凝結制冷后，再歷經一定的熱處理方法和機械加工解決，最后產生堆焊復合耐磨管，薄厚一般在3—7mm。

1)粉芯成份可調式：采用的粉芯焊條成份可調式，可持續效率高生產制造。

2)堆焊耐磨層與基體中間冶金工業融合優良：科學研究、開發設計的復合耐磨管，是根據調節粉芯焊條成份，隨后在Q235鋼板上堆焊，電焊焊接時不應用助焊劑和維護汽體，耐磨損層與基體間完成冶金工業融合，融合抗壓強度高，服現役期內不出現脫落狀況。

3)機構高密度、晶體優化：可清除傳統式雙金屬復合加工工藝全過程中出現的焊瘤和出氣孔等缺點，早期開發設計取得成功高鎳鐵合金型堆焊藥芯焊絲，堆焊層金屬材料帶有很多的一次滲碳體和共晶滲碳體(M7C3)，總數多、密度大，強度達到HVl750。橫著呈棱形小塊，豎向呈條形和束狀，勻稱彌漫遍布，組成超耐磨構造的框架，確保了堆焊金屬材料具備出色的抗磨砂顆粒損壞特性。

4)耐磨性能好：復合耐磨管里側的宏觀經濟強度為HRC55～65，堆焊耐磨層機構中M7C3型滲碳體的外部經濟強度為HVl200～1800，耐磨性能達高碳鋼的20—25倍，是中碳鋼的3～5倍。彎頭選用熱煨成形加工工藝，不容易出現盲區，原材料運輸摩擦阻力小。

5)耐熱震性好：堆焊層與表層無縫鋼管線膨脹系數差別并不大，在溫度迅速轉變或電焊焊接時，不容易由于內表層的澎漲收攏不一樣而造成耐磨損層毀壞脫落。

6)管路比較輕：對基體的低熔融深度能夠 減少基體薄厚，從而緩解填充管的凈重，對比于傳統式的鑄鐵排水管、瓷器貼片式管、雙金屬復合管等，運用堆焊技術性制取的填充管凈重顯著緩解，與傳統式的鑄鐵排水管道對比，在考慮基礎應用規定的前提條件下，管路凈重減少20％～40％，有利于運送、安裝和拆裝，控制成本，提高工作效率。

7)堆焊管機器設備簡易，生產制造平穩靠譜、高效率，可持續生產，機器設備資金投入小。雙金屬復合耐磨管與鐵基堆焊復合耐磨管里襯耐磨損層均為高鎳鐵合金，差別取決于雙金屬復合耐磨管制取加工工藝為總體鑄造成形，制冷速率比較慢，強度在HRC50上下；鐵基堆焊復合耐磨管選用送絲方法堆焊而成，反映地區小，制冷速度更快，強度在HRC60之上，較雙金屬復合耐磨管高。但正由于制冷速度更快，耐磨損層裂痕多，耐沖擊工作能力比雙金屬復合耐磨管差。另外焊條價錢高，因此堆焊成本費比雙金屬復合耐磨管高。因而堆焊耐磨層薄厚受限制，沒法保證厚厚的。

同樣薄厚耐磨損層標準下，韶欣生產的堆焊復合耐磨管道比雙金屬復合耐磨管抗磨損工作能力更強，重量較輕，有利于安裝，但在沖擊性損壞強烈狀況下必須較長使用期時，雙金屬復合耐磨管可以復合很大薄厚的優點就反映出去。
